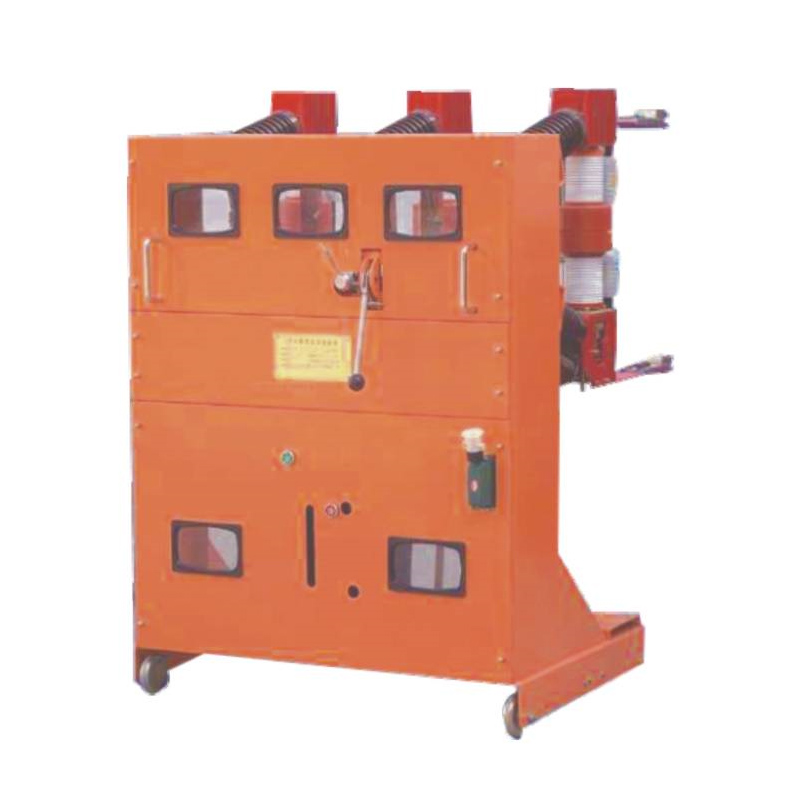

ZN23-40.5型

1.環境溫度：上限+40℃，下限-15℃（高寒地區-25℃）；
2.海拔高度：不超過2000m；
3.相對濕度：日平均值不大于95%，月平均值不大于90%；
4.飽和蒸汽壓：日平均值不大于2.2x 10Mpa，月平均值不大于1.8 x 10-3Mpa；
5.地震烈度不超過8度；
6.無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動場所。

1、斷路器總體結構為手車式，采用CT19或CD10機構可分為JYN1和GBC兩種結構。
2、斷路器本體由機架、絕緣子、真空滅弧室、主軸及動靜支架等組成。其機架底面裝有4個輪子，供移動斷路器用；機架正面裝有6個絕緣子，做支撐、固定動靜支架用，真空滅弧室則裝在動、靜之間，該斷路器具有體積小、結構簡單、壽命長、易維護、無爆炸危險、無污染等特點。

斷路器配裝中封式縱磁場真空滅弧室，當真空滅弧室動、靜觸頭帶電分離時，觸頭間隙將產生真空電弧并在電流過零時熄滅。由于觸頭的特殊結構，觸弧期間觸頭間隙會產生適當?shù)目v向磁場，使電弧均勻分布在觸頭表面，維持低壓的電弧電壓，從而使滅孤室具有較高的弧后介質恢復強度和較小的電腐蝕速度，提高了斷路器開斷短路電流的能力和電壽命。
